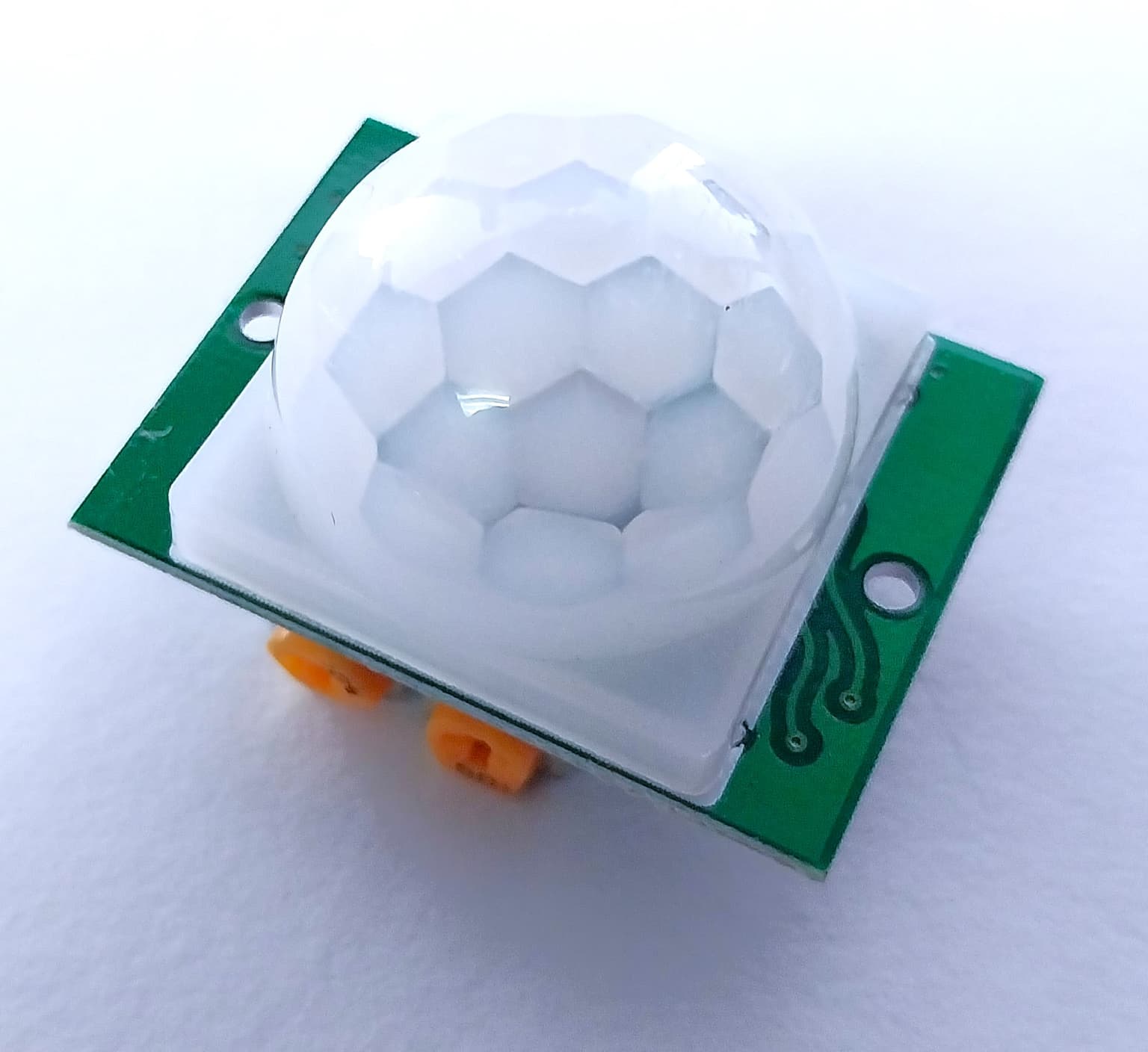

PIR Motion Sensor Module · imagen 1
fotosphotos
Electronic Brick

PIR Motion Sensor Module

sku IM120628009 · categoríacategory electronic-brick

$7.99+iva+VAT
precio en USD
factura o tiquete electrónicoprice in USD
electronic invoice or receipt

en stockin stock — envíos desde San José— ships from San José

cantidadquantity

antes de comprarbefore you buy
  • [✓] Envío desde San José, CR: por Correos de Costa Rica, o retiro en Centro Colón. Costo y plazo en el checkout.Ships from San José, CR: by Correos de Costa Rica, or pickup at Centro Colón. Cost and timing at checkout.
  • [✓] Envío gratis con Correos en pedidos desde $200.00 antes de IVA.Free shipping by Correos on orders of $200.00 or more before VAT.
  • [✓] Factura electrónica: pídala en el checkout con su cédula o la de su empresa.Electronic invoice: ask for it at checkout with your ID or your company's.
  • [✓] PagoPayment: Tarjeta de crédito o débito (Tilopay)Credit or debit card (Tilopay) · Compra-Click (enlace de pago por correo)Compra-Click (payment link by email) · Pagar al retirar en Centro Colón (datáfono)Pay at pickup in Centro Colón (card terminal) · SINPE MóvilSINPE Móvil · Depósito o transferencia bancariaBank deposit or transfer.
  • [✓] CuentaAccount: para comprar se inicia sesión.needed to check out. Crear cuentaCreate an account
  • [✓] ¿Dudas?Questions? contacto y soportecontact and support
specs

$ cat specs.txt

voltaje de entradainput voltage
DC 4.5-20VDC 4.5-20V
corriente estáticaquiescent current
50uA50uA
señal de salidaoutput signal
0,3V o 5V (alto al detectar movimiento)0,3V or 5V (high when motion is detected)
ángulo de deteccióndetection angle
110 grados110 degrees
distancia de deteccióndetection distance
máx. 7 mmax. 7 m
puente de redisparoretrigger jumper
H - Sí, L - NoH - Yes, L - No
ajustesadjustments
2 potenciómetros (sensibilidad y duración del disparo)2 potentiometers (sensitivity and trigger duration)

a agregar al carritoadd to cart← → fotosphotosg c ir al carritogo to cart

cat README.md

Módulo altamente integrado, muy utilizado para la detección de entrada; es compatible con microcontroladores o cargas de CC.

Especificaciones:

  • Voltaje de entrada: DC 4.5-20V
  • Corriente estática: 50uA
  • Señal de salida: 0,3V o 5V (salida en alto cuando se detecta movimiento)
  • Ángulo de detección: 110 grados
  • Distancia de detección: máx. 7 m
  • Puente para configurar el redisparo: H - Sí, L - No

El módulo tiene dos potenciómetros ajustables; puede usarlos para cambiar la sensibilidad del disparo y la duración de la señal de disparo.

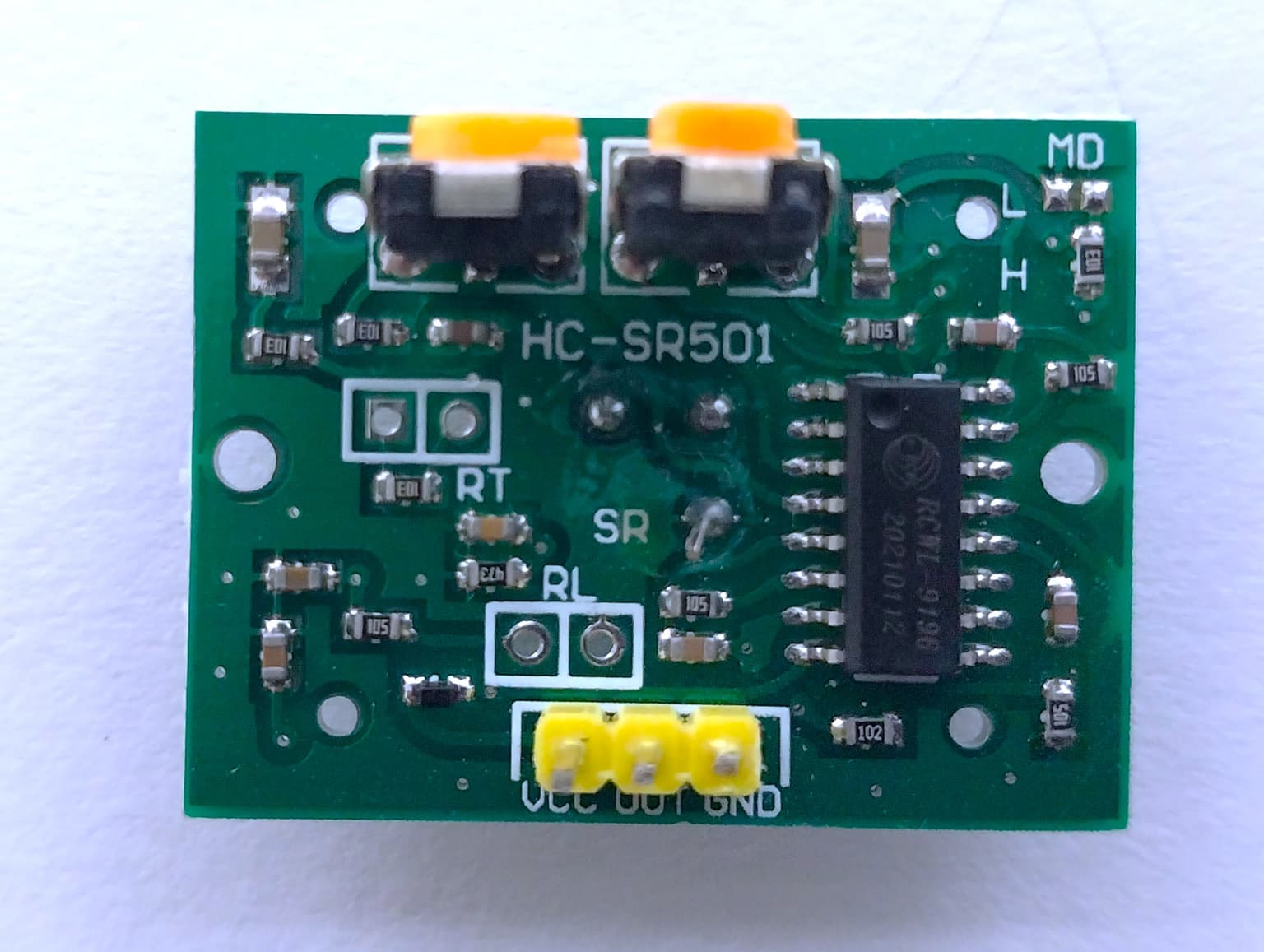

Retire la cubierta plástica para ver las marcas de los pines.

Highly integrated module popularly used for entry detection, it complies with microcontroller or DC loads.

Specifications:

  • Input Voltage: DC 4.5-20V
  • Static current: 50uA
  • Output signal: 0,3V or 5V (Output high when motion detected)
  • Sentry Angle: 110 degree
  • Sentry Distance: max 7 m
  • Shunt for setting override trigger: H - Yes, L - No

There are two adjustable potentiometer on the module, you can use them to change the trigger sensitivity and the duration of the trigger signal.


Remove the plastic cover to see the pin markings.
